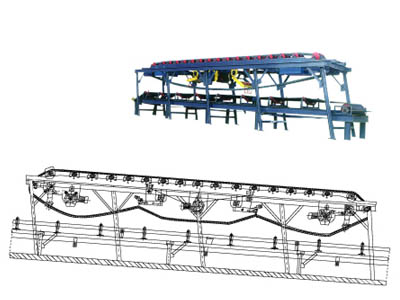

PZXL型自动循环链码装置机
一、产品概述：
PZXL型自动循环链码装置是对安装在皮带输送机上的对电子皮带秤进行动态校验的设备，广泛应用于电力、冶金、码头、建材、
煤矿等使用电子皮带秤计量散状物料的场合。
PZXL型自动循环链码校验装置可以实现电子皮带秤精度的动态自动校验，通常用于校验准确度等级为（0.25）-（2.0）之间的各类电子
皮带秤。
二、工作原理：
- PZXL型动态循环链码校验装置安装在电子皮带秤现场附近，位于电子皮带秤秤体处的输送机上方，本装置能在带式输送机空载运转中，自动平稳地落放在皮带秤体上方的皮带上，由带式输送机拖动通过皮带秤的称量段，闭环的循环链码圈经机械装置传动，由带式输送机的拖动实现周而复始的循环运转，满足模拟输送物料的状态，以完成对电子皮带秤准确度的动态校验。
三、设备组成：
- 主要由机架、标准链码、校验显示仪表、升降系统、测速传感器、电控系统等组成。
四、特点功能：
- 链码随皮带同步运行，可近似模拟物料的实际运行及输送特点，使得校验更直观可靠。
- 动态链码的收放?稻傻缈叵低匙远僮鳎⒚挥性斗绞涑鼋拥悖┏炭厥以冻绦Ｑ椤?/li>
- 校验过程中，校验仪表可显示出本校验装置和电子皮带秤的两个不同计量值。
- 校验过程方便快捷，自动化程度高，省时省力，准确可靠。
四、主要技术参数：
-
链码单位重量(kg/m) |
30、40、50、60、70、80、90、100、120、150 |
链码精度 |
M11级 |
| 系统精度 |
+-0.1% |
| 校验皮带称容量 |
100-6000t/h |
| 适合输送带宽度 |
500-2200mm |
| 总功率 |
4KW |
| 仪表输出接口 |
RS232/485 4-20 mA,固态继电器脉冲输出 |
| |
|
|
|
|
|
