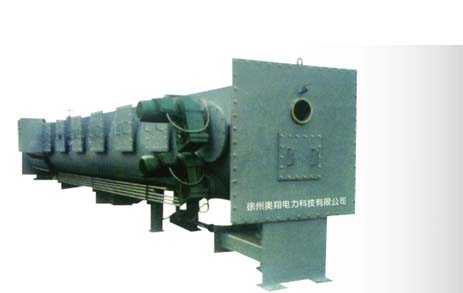

NJGC-20型耐压称重式给煤机

　　一、产品概述：
             NJGC-20型耐压式给煤机是针对当前热（发）电厂循环流化床锅炉系统而设计的耐温、耐压给煤机。该机具有在耐压压力小于0.35MPa
       和工作温度小于200°C工况下长期工作。可实现由煤仓到锅炉连续给煤，是一种智能化的动态计量设备。

　　二、工作原理：

• 给煤机利用胶带拖动原理运行，当原煤从煤仓被胶带拖出后，在胶带的带动下，靠自重与胶带之间的摩擦力平稳地向前移动，从而实现连续、均匀地给煤。 在输送胶带的下方，安装有称重托辊、称重桥架、称重传感器，装有称重传感器的称重桥架安装有输送机的纵梁上，称重桥架支承着称重托辊，以检测皮带上的物料重量并产生一个正比于皮带载荷的电信号，送给称重显示仪表。

• 连接在滚筒上的速度传感器，提供一系列脉冲，每个脉冲表示一个皮带的运动单位，脉冲的频率正比于皮带速度。称重显示仪表接受称重传感器与速度传感器两种信号后，通过放大、整形、A/D转换处理与积分运算，在仪表的显示器上显示出输送原煤的累计重量和瞬时流量。
•
  1.在线校验系统 采用奥翔独特的挂码校验系统，安装于给煤机内部，无须打开给煤机进行日常系统校验工作，省时、省力。
  2.专用胶带 采用耐高温裙边胶带，外侧可扇形张开，有效地防止胶带侧面的落煤。另外与缝隙式挡边相比，没有挡边底部的裂隙。
  3.托辊 入煤口料柱压力由缓冲托辊承受，有效减少冲击力。
  4.清扫链 设置在给煤胶带和内面清扫器的落煤刮入下部落煤管。刮板采用了可长期使用的高分子树脂材料。


　　三、特点功能：

• 采用先进的全悬浮式电子皮带秤，也可采用双秤架结构。
• 快速关断装置，电动高温隔离闸门，防止热风回流。
• 变频无极调速，调速范围广，无失控区。
• 可与系统设备联锁，实现DCS控制。
• 称重显示仪表具有可选的RS232/485通讯接口。
• 自动挂码校验装置，可随时校核秤的精度。
• 直接给锅炉供煤，无需其它环节。
• 链条刮板式清扫装置可自动地清扫机内的积尘异物。
• 完善的报警系统，能及时发现堵煤、断煤、皮带跑偏、机内超温等故障。

    四、主要技术参数：

• 名称/数值/型号	NJGC-20	名称/数值	NJGC-20
  耐压压力(MPa)	< = 0.35	工作温度	< = 200
  给煤距离(mm)	2000~15000	控制精度	+-1%
  生产能力(t/h)	2~150	检定精度	+-0.5%
  皮带宽度(mm)	500~800(非标另行设计)
  输出接口	RS232或RS485，4-20mA，固态继电器脉冲输出。
  报警特点	堵煤延时接点容量220VAc 5A，断煤4-20mA电流输出温度 、皮带跑偏接点容量220VAc 5A
